3D-печать обувных колодок, подошвенных прототипов и форм для разработки обуви
Решение Yidimu для обувного производства помогает R&D-командам, фабрикам, обувным брендам и производителям пресс-форм быстрее проверять форму подошвы, рельеф протектора, посадку, элементы дизайна и опытные образцы до запуска дорогой оснастки.
Это не бытовая 3D-печать для хобби, а рабочий процесс на базе профессиональных фотополимерных 3D-принтеров, подходящих смол, 3D-сканирования, промывки, UV-досветки и технической настройки под задачу.
Что входит в решение для обувной 3D-печати
Обувные изделия часто требуют нескольких раундов проверки: внешний дизайн, геометрия подошвы, посадка, рисунок протектора, элементы амортизации, декоративные детали и подготовка формы. 3D-печать позволяет быстро изготовить физический образец по CAD-файлу и оценить его до финального изготовления пресс-формы или металлической оснастки.
Yidimu подбирает не только принтер, но и связку «оборудование — материал — настройки печати — постобработка — контроль качества». Такой подход особенно важен для обувных проектов, где деталь может быть крупной, иметь тонкий рельеф, длинные поверхности, сложные переходы и требования к повторяемости.
Цель решения — сократить количество ошибок на этапе разработки, быстрее получить проверяемый образец и заранее понять ограничения материала, геометрии и постобработки.
Типовые задачи
- прототипы подошв и межподошв;
- проверка рельефа протектора;
- обувные колодки для разработки и примерки;
- мастер-модели для дальнейшего изготовления формы;
- элементы пресс-форм и вставки для проверки геометрии;
- дизайн-образцы для презентации коллекции;
- индивидуальные компоненты на основе 3D-сканирования стопы;
- мелкосерийные функциональные образцы, если материал подходит под задачу.
Кому подходит это решение
Обувным фабрикам
Для ускорения проверки новых моделей, подошв, декоративных деталей и технических образцов до запуска оснастки.
Производителям обувных форм
Для изготовления мастер-моделей, проверки сложных поверхностей, посадочных зон и рельефа перед CNC-обработкой или финальной формой.
R&D-командам
Для быстрого тестирования разных вариантов конструкции, толщины, формы, рисунка протектора и сборки.
Брендам спортивной обуви
Для разработки визуальных и функциональных прототипов подошвы, зон амортизации и сложных решетчатых структур.
Студиям кастомизации
Для проверки индивидуальных компонентов, стелек, вставок и деталей, созданных по данным 3D-сканирования.
Модельным мастерским
Для изготовления демонстрационных образцов, презентационных моделей и опытных деталей с чистой поверхностью.
Отраслевые проблемы, которые помогает решить 3D-печать
- Долгий цикл разработки: каждый новый вариант формы или подошвы требует времени на изготовление и корректировку.
- Высокая стоимость ранних ошибок: ошибка в форме, рельефе или посадке становится дорогой, если обнаружена после запуска оснастки.
- Сложная геометрия: глубокий протектор, решетчатые зоны, органические переходы и мелкий декор трудно быстро проверить только по экрану.
- Много вариантов размеров: необходимо оценивать масштабирование, посадку и изменения формы для разных размерных рядов.
- Требования к внешнему виду: для презентации коллекции нужен физический образец с аккуратной поверхностью и понятной детализацией.
Ключевые особенности решения Yidimu
Промышленная рабочая зона
Подбор оборудования зависит от размера подошвы, колодки, формы или партии образцов. Конфигурация уточняется под реальные CAD-файлы и производственный сценарий.
Поддержка сложной геометрии
Фотополимерная 3D-печать подходит для проверки рельефа, тонких линий, логотипов, фактур, переходов и сложных дизайнерских поверхностей.
Материалы под задачу
Для визуальных образцов, мастер-моделей, жестких деталей и гибких компонентов используются разные смолы. Совместимость зависит от модели принтера и материала.
Повторяемый процесс
Настройки печати, ориентация модели, поддержка, промывка и UV-досветка фиксируются, чтобы команда могла повторять результат.

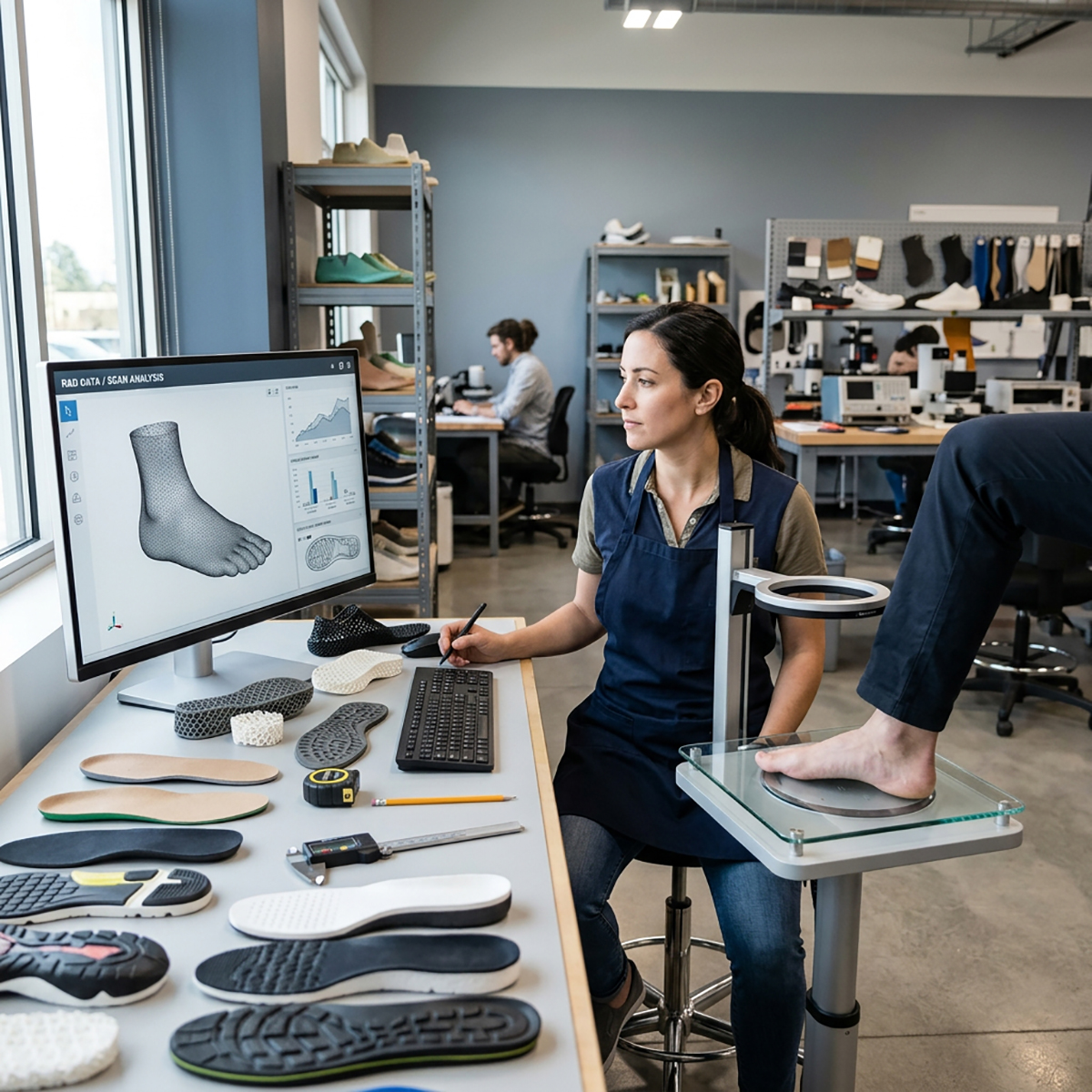

3D-сканирование и обратная разработка
3D-сканеры могут использоваться для получения данных стопы, старой колодки, образца подошвы или физической детали перед доработкой CAD-модели.
Техническая поддержка
Yidimu помогает оценить файл, подобрать оборудование, материал, постобработку и подготовить тестовую печать по запросу.

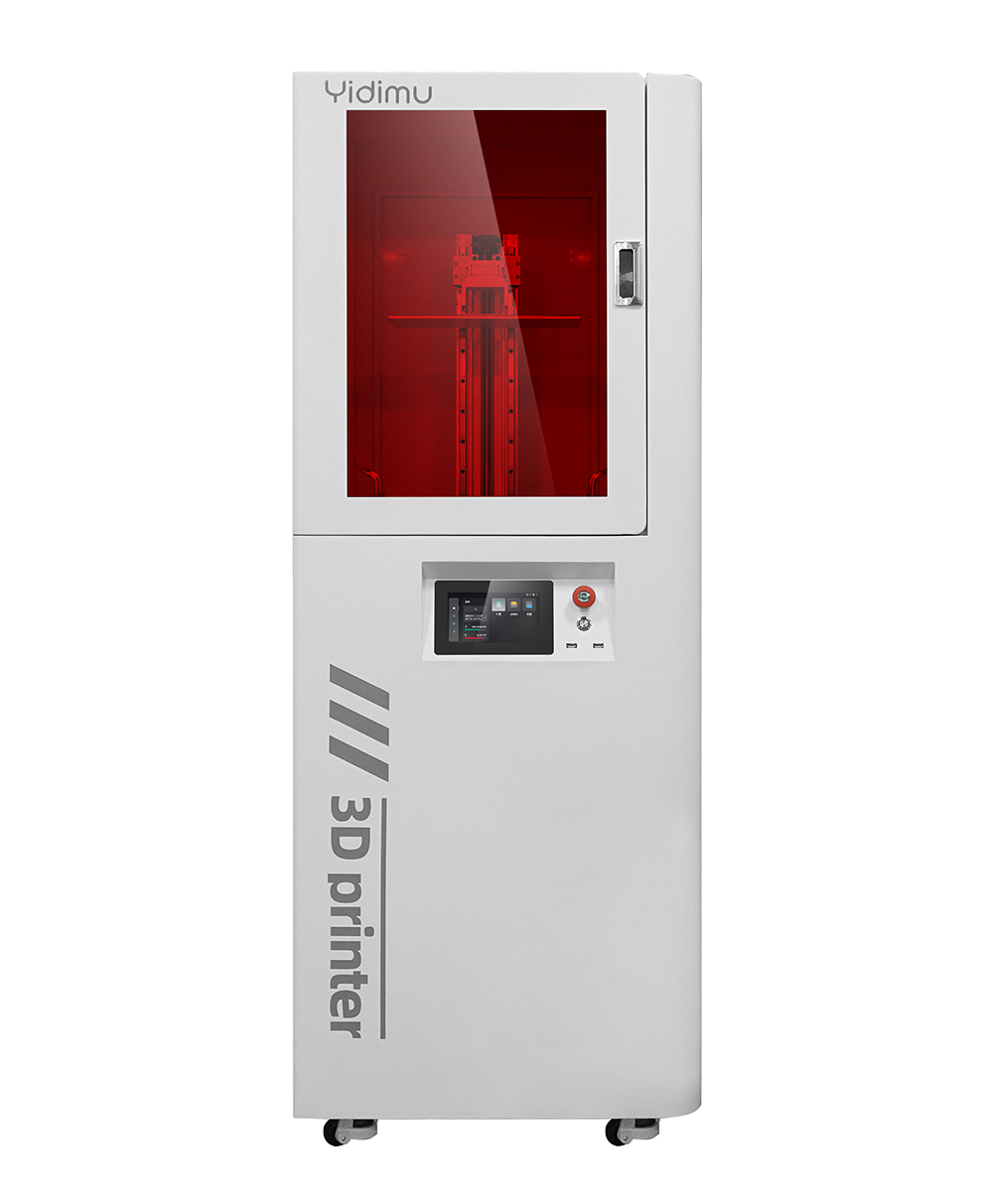

Рекомендуемые типы оборудования
Для обувных проектов важно не выбирать принтер только по цене. Нужно учитывать размер детали, требуемую поверхность, жесткость или гибкость материала, количество образцов, время на постобработку и необходимость 3D-сканирования.
| Тип оборудования | Когда использовать | Что уточнить перед выбором | Связанные задачи |
|---|---|---|---|
| Промышленный фотополимерный 3D-принтер | Для колодок, подошвенных прототипов, мастер-моделей и крупных инженерных образцов. | Рабочая область, материал, допустимая высота детали, стабильность Z-оси, требования к поверхности — уточняется по конфигурации. | Прототипы подошв, формы, мастер-модели, дизайн-образцы. |
| 3D-принтер для гибких смол | Для проверки эластичных зон, вставок, амортизирующих элементов и мягких компонентов, если выбранная смола подходит под задачу. | Твердость, упругость, деформация, совместимость с принтером и режим постобработки — зависит от модели и материала. | Стельки, гибкие вставки, опытные элементы подошвы. |
| 3D-сканер | Для захвата геометрии стопы, старой колодки, существующей подошвы или образца для обратного проектирования. | Точность сканирования, размер объекта, тип поверхности и требования к CAD-обработке — по запросу. | Индивидуальная разработка, восстановление формы, корректировка модели. |
| UV-камера досветки | Для стабилизации напечатанных фотополимерных деталей после промывки. | Режим досветки, время, температура и совместимость со смолой — зависит от материала. | Постобработка образцов, мастер-моделей и функциональных деталей. |
| Оборудование для промывки | Для удаления остаточной жидкой смолы перед финальной UV-досветкой. | Тип моющего состава, размер детали, безопасность работы и регламент замены жидкости — уточняется по процессу. | Чистая поверхность, подготовка к досветке, контроль качества. |
Технические параметры проекта
Ниже приведена таблица для предварительной оценки. Конкретные значения зависят от выбранного оборудования Yidimu, смолы, ориентации детали, толщины слоя, постобработки и требований к финальному образцу.
| Параметр | Рекомендация для обувных проектов | Комментарий Yidimu |
|---|---|---|
| Тип печати | Фотополимерная 3D-печать для прототипов, мастер-моделей и отдельных функциональных образцов. | Подбирается по задаче и материалу. |
| Размер рабочей области | Должен соответствовать размеру подошвы, колодки или сегмента формы. | Уточняется по конфигурации. |
| Материал | Жесткая смола, инженерная смола, гибкая смола или специальный фотополимер. | Зависит от модели принтера и цели теста. |
| Детализация поверхности | Важна для протектора, логотипов, текстур, линий дизайна и посадочных зон. | Зависит от файла, ориентации и настроек печати. |
| Механические свойства | Оцениваются после корректной промывки и UV-досветки. | По запросу и согласно выбранной смоле. |
| Постобработка | Промывка, сушка, UV-досветка, удаление поддержек, шлифование или финишная обработка при необходимости. | Регламент зависит от материала и назначения детали. |
| Контроль качества | Проверка геометрии, поверхности, деформации, сборки и соответствия CAD-файлу. | Метод контроля согласуется с клиентом. |
| Пробная печать | Рекомендуется перед покупкой оборудования или запуском серии образцов. | По запросу. |
Yidimu не указывает универсальные значения точности, скорости или срока изготовления без анализа файла, размера детали, смолы и требований к проверке. Для корректного подбора лучше отправить 3D-модель или описание задачи.
Материалы для обувных прототипов и форм
В обувной разработке один материал редко закрывает все задачи. Для презентационного макета, проверки рельефа, рабочей мастер-модели, эластичной вставки и элемента формы могут потребоваться разные смолы и разные режимы постобработки.
- Жесткие фотополимерные смолы: для визуальных образцов, мастер-моделей, колодок и проверки формы.
- Инженерные смолы: для деталей, где важнее стабильность, геометрия и рабочая проверка.
- Гибкие смолы: для тестирования мягких вставок, зон изгиба, стелек и амортизирующих элементов.
- Модельные смолы: для демонстрационных образцов, оценки внешнего вида и финишной обработки.
Совместимость материала с конкретным принтером, требования к UV-досветке и поведение детали при нагрузке нужно уточнять до запуска проекта.
Рабочий процесс: от файла до проверяемого образца
Анализ задачи и CAD-файла
Команда определяет назначение детали: визуальная модель, функциональный прототип, колодка, мастер-модель, вставка формы или гибкий компонент.
Подбор оборудования и материала
Выбираются тип принтера, смола, ориентация модели, стратегия поддержек и предварительные настройки печати.
Подготовка печати
Файл проверяется на толщину стенок, крупные плоскости, зоны риска деформации, мелкий рельеф и необходимость разделения модели на части.

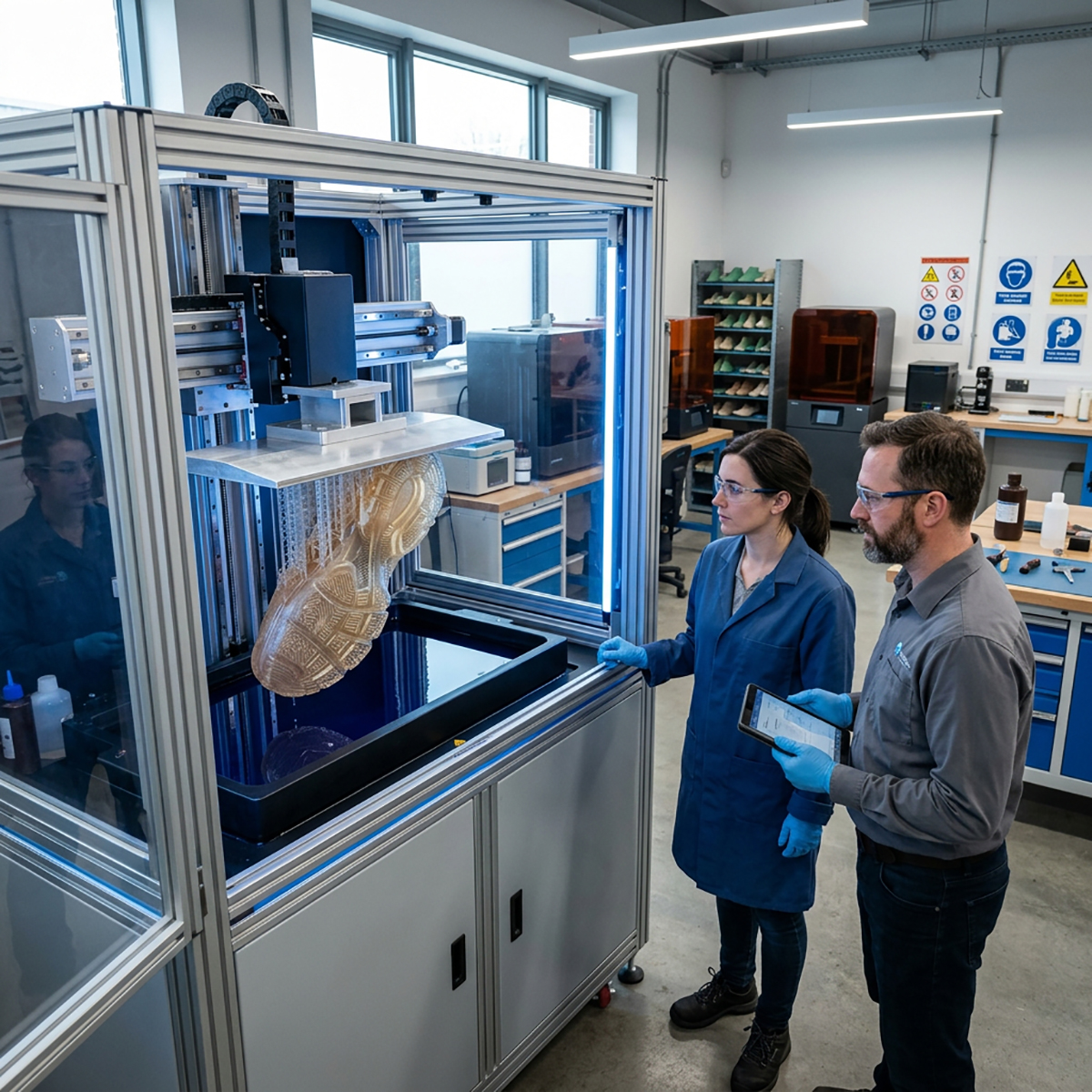

Фотополимерная 3D-печать
Деталь печатается с учетом выбранной смолы и требований к поверхности. Для крупных обувных деталей может потребоваться разделение на сегменты.
Промывка и сушка
Остаточная жидкая смола удаляется с поверхности. Перед UV-досветкой деталь должна быть подготовлена согласно регламенту материала.
UV-досветка и финишная обработка
Досветка помогает стабилизировать фотополимер. После этого могут выполняться удаление поддержек, шлифование, окраска или сборка.

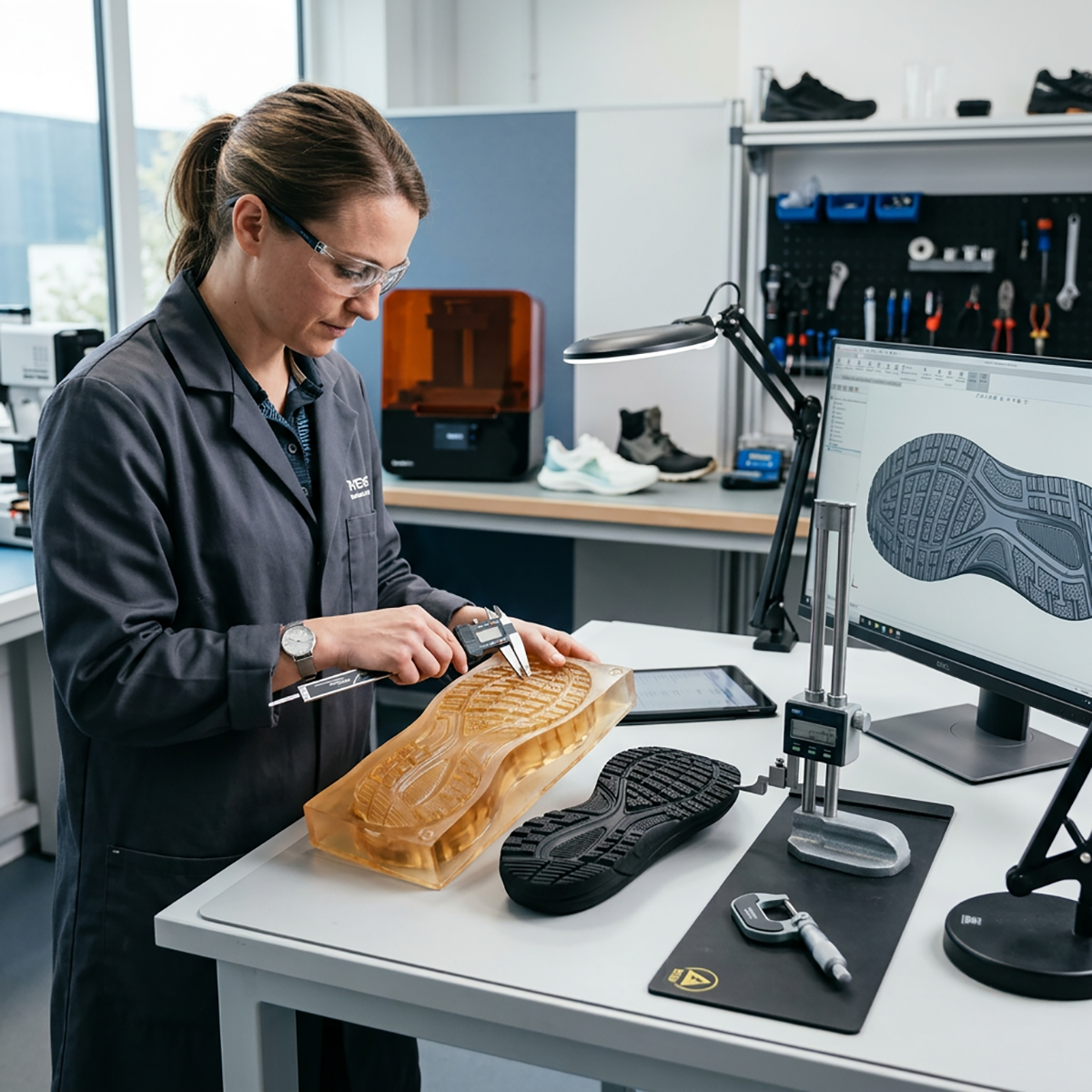

Проверка и корректировка
Команда оценивает форму, рельеф, посадку, сборку, деформации и соответствие CAD-файлу. При необходимости цикл повторяется.
Сравнение вариантов применения
| Сценарий | Что печатать | Рекомендуемый подход | Ограничения |
|---|---|---|---|
| Дизайн-проверка новой модели | Подошва, верхняя декоративная деталь, логотип, текстура. | Модельная или жесткая смола, акцент на поверхность и детализацию. | Не всегда подходит для длительной механической нагрузки. |
| Проверка колодки | Обувная колодка или ее сегмент. | Промышленный принтер с достаточной рабочей областью и стабильной геометрией. | Необходимо учитывать усадку, поддержку и постобработку. |
| Протектор и подошвенный рельеф | Сегмент подошвы или полная подошва. | Печать с высокой детализацией поверхности и контролем ориентации. | Глубокие канавки требуют правильной промывки. |
| Гибкие элементы | Стельки, вставки, амортизирующие зоны, мягкие элементы. | Гибкая смола и тестовая печать перед оценкой деформации. | Свойства зависят от смолы, толщины, структуры и UV-досветки. |
| Мастер-модель для формы | Модель для проверки перед изготовлением финальной оснастки. | Жесткая или инженерная смола, контроль размеров и финишной поверхности. | Финальные производственные формы требуют отдельной оценки технологии и материала. |
| Индивидуальная разработка | Компоненты на основе данных стопы или существующего образца. | 3D-сканирование, CAD-коррекция, тестовая печать, проверка посадки. | Качество зависит от данных сканирования и корректной CAD-обработки. |
Как выбрать решение под ваш обувной проект
- Определите, нужна ли вам визуальная модель, функциональный образец, колодка, мастер-модель или гибкий компонент.
- Подготовьте CAD-файл, размеры детали, фотографии или описание текущего производственного процесса.
- Уточните, какую проверку нужно выполнить: внешний вид, посадка, сборка, деформация, протектор, поверхность или размер.
- Определите количество образцов и частоту итераций.
- Согласуйте материал, печать, промывку, UV-досветку и контроль качества.
- Запросите у Yidimu подбор оборудования, смолы и тестовой печати.
Что лучше отправить для консультации
- 3D-файл в доступном формате или скриншоты CAD-модели;
- габариты детали и желаемое количество образцов;
- назначение детали и условия проверки;
- требования к жесткости, гибкости, поверхности и цвету;
- фото текущей колодки, подошвы, формы или образца;
- ожидаемый процесс после печати: шлифование, окраска, сборка, тестирование.
Если параметров пока нет, можно начать с описания задачи. Команда Yidimu поможет определить, какие данные нужны для расчета.
Использование и технические ограничения
Не каждая смола подходит для нагрузки
Визуальная смола может хорошо показывать форму, но не заменяет материал для функционального теста. Механические свойства уточняются по выбранной смоле.
Крупные детали требуют подготовки
Длинные подошвы, колодки и формы могут нуждаться в разделении, изменении ориентации или дополнительной поддержке для снижения риска деформации.
Постобработка влияет на результат
Неправильная промывка, сушка или UV-досветка могут ухудшить поверхность, геометрию и стабильность детали.
3D-печать не всегда заменяет финальную форму
Для серийного литья, вулканизации или высокотемпературных процессов нужно отдельно оценивать материал, ресурс и производственные условия.
Файл должен быть технологичным
Слишком тонкие стенки, закрытые полости, плохая сетка или неподготовленные поверхности могут привести к дефектам печати.
Пробная печать снижает риск
Перед покупкой оборудования или запуском серии рекомендуется напечатать тестовый образец и проверить его по вашим критериям.
С售前 консультация и техническая поддержка Yidimu
Yidimu работает как поставщик оборудования, материалов и технического сопровождения для профессиональных пользователей. Для обувной 3D-печати команда может помочь с предварительной оценкой задачи, подбором принтера, выбором смолы, настройкой процесса и обсуждением постобработки.
Подбор оборудования
Рекомендации по типу принтера и конфигурации с учетом размера деталей, частоты печати и требований к поверхности.
Подбор смолы
Оценка материала для жестких, модельных, инженерных или гибких компонентов. Совместимость уточняется по запросу.
Тестовая печать
Возможность обсудить печать образца для проверки геометрии, детализации, постобработки и пригодности решения.
FAQ по 3D-печати обувных форм и прототипов
Можно ли печатать полноценные обувные формы на фотополимерном 3D-принтере?
Это зависит от назначения формы, температуры, давления, смолы и производственного процесса. Для ранней проверки, мастер-моделей и отдельных вставок 3D-печать может быть полезна. Для финальной серийной оснастки требуется отдельная техническая оценка.
Подходит ли 3D-печать для прототипов подошвы?
Да, особенно для проверки формы, протектора, дизайна, сборки и эргономики. Если нужна функциональная гибкость или амортизация, материал нужно подбирать отдельно.
Можно ли использовать гибкую смолу для стелек и мягких вставок?
Можно рассмотреть такой вариант, но итоговые свойства зависят от конкретной смолы, толщины детали, структуры, настроек печати и режима UV-досветки.
Нужна ли UV-досветка после печати?
Для большинства фотополимерных деталей требуется промывка, сушка и UV-досветка. Режим зависит от материала, толщины детали и требований к финальному образцу.
Можно ли сделать образец по старой обувной колодке или подошве?
Да, для этого может использоваться 3D-сканирование, обратное проектирование и последующая корректировка CAD-модели перед печатью.
Как понять, какой принтер нужен для обувного производства?
Нужно оценить размер деталей, материал, требуемую поверхность, частоту печати, количество образцов и постобработку. Yidimu может помочь с предварительным подбором по вашим файлам и задачам.
Рекомендуемые страницы
Оборудование для крупных прототипов, мастер-моделей и производственных задач.
Промышленная модель для профессиональных пользователей и инженерных образцов.
Решения для эластичных компонентов, вставок и тестовых деталей.
Материалы для модельных, инженерных, жестких и гибких задач.
Постобработка фотополимерных деталей после печати и промывки.
Консультации по выбору оборудования, материала и рабочего процесса.
Свяжитесь с Yidimu для подбора решения под обувное производство
Отправьте описание задачи, размер детали, CAD-файл или фотографии текущего образца. Команда Yidimu поможет подобрать промышленный 3D-принтер, смолу, 3D-сканирование, UV-досветку, тестовую печать и ориентировочную конфигурацию под ваш процесс.
